ОСУШИТЕЛИ АДСОРБЦИОННЫЕ

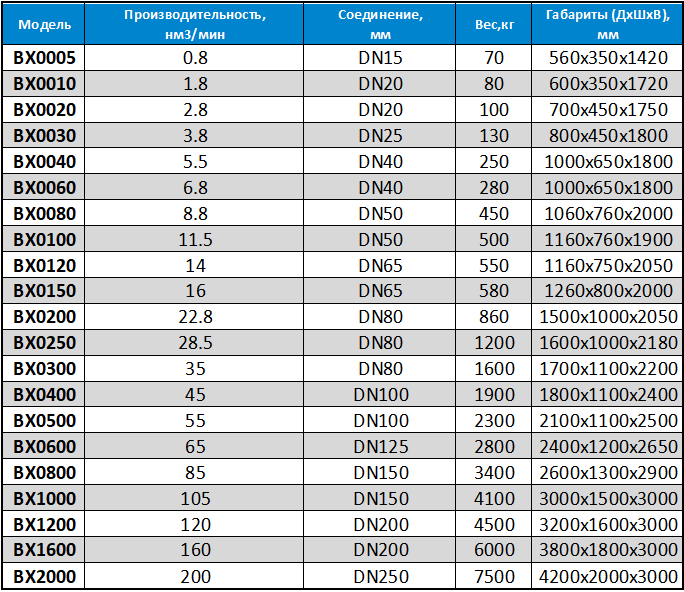

Компания NAAIR выпускает адсорбционные осушители двух типов: холодной регенерации и с подогревом.

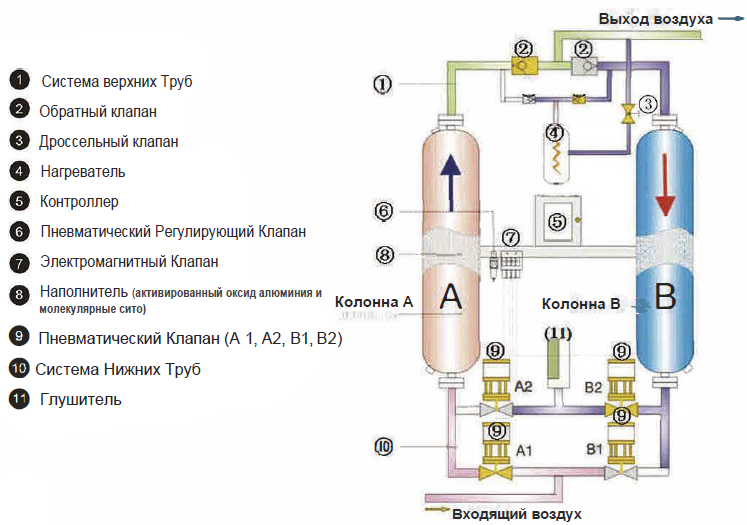

Ниже Вы можете ознакомиться с принципом работы адсорбционного осушителя воздуха.

Адсорбция - процесс, при котором сжатый воздух поступает в колонну А из (9) пневматического клапана А1, а затем проходит через (8) адсорбент снизу вверх, после чего сжатый воздух выходит из (1) верхней трубки.

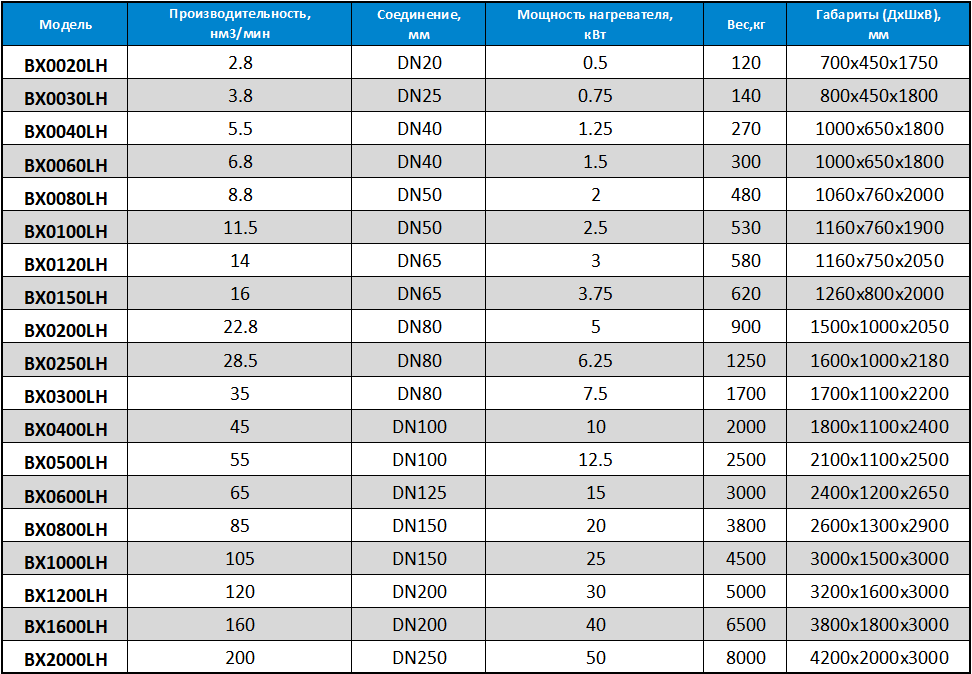

Регенерация - процесс, при котором некоторое количество сухого сжатого воздуха (до 14%) забирается для восстановления осушающих свойств наполнителя "мокрой" колонны. Регенерирующий воздух  поступает в колонну B через дроссельный клапан (3), где он проходит через абсорбент (8) сверху вниз, за счёт чего, абсорбент в колонне B восстанавливает функцию адсорбции. Для осушителя с нагревом (модификация LH) регенерирующий воздух дополнительно подогревается нагревателем (4), что позволяет уменьшить до 7% количество забираемого для регенерации сухого сжатого воздуха. После этого регенерационный воздух будет выпущен через (9) пневматический клапан B2 и (11) глушитель.
Выравнивание давления -  завершает программу регенерации, (9) Пневматический клапан B2 закрывается, давление в колонне B повысится до рабочего давления, и она будет готова к работе.
Переключение колонн - (9) Пневматический клапан B1 включается, A1 выключается, A2 включается и B2 выключается. Задача колонны A меняется, колонна B адсорбирует влагу, а колонна A регенерирует абсорбент.
